그랜드 카니발 R - 인젝터 동와셔 & 클램프 볼트 구입

인젝터 동와셔를 교체하기 위한 부품 두 가지 구입 완료.

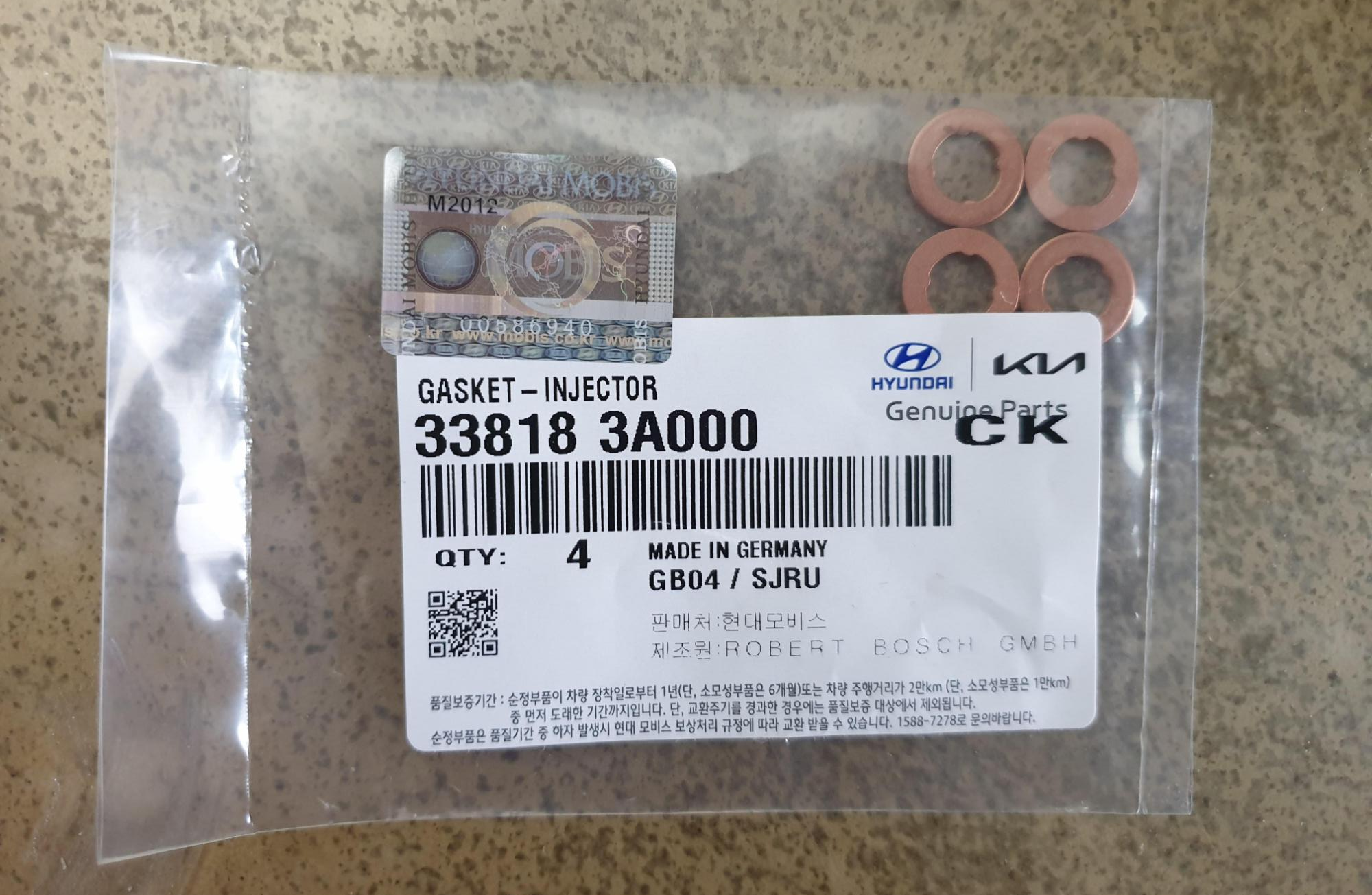

동와셔는 Made In Germany. 현기차 R 엔진의 커먼레일 시스템이 독일 보쉬라서 그런가? 인젝터 동와셔 역시 보쉬 제품이다.

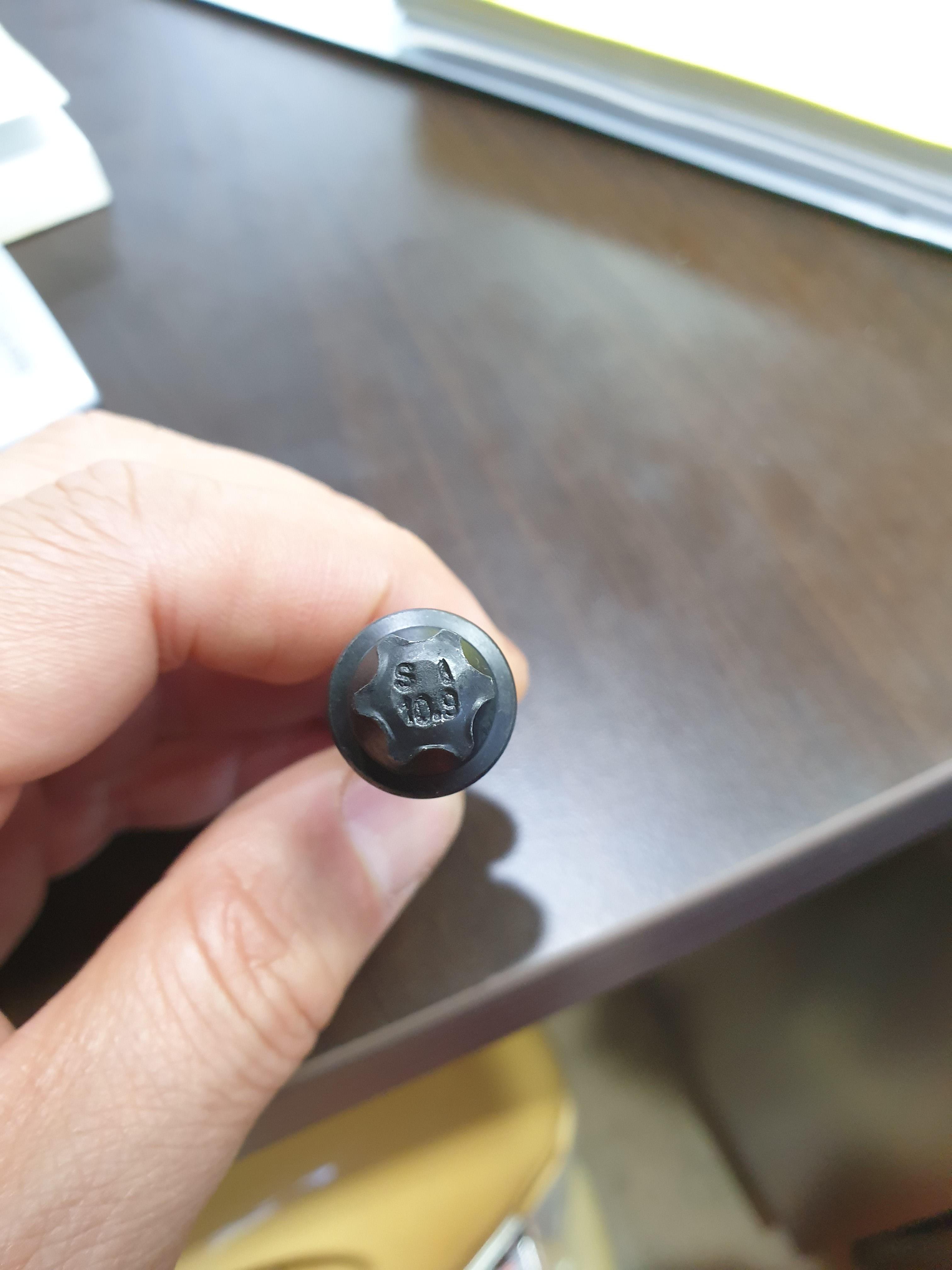

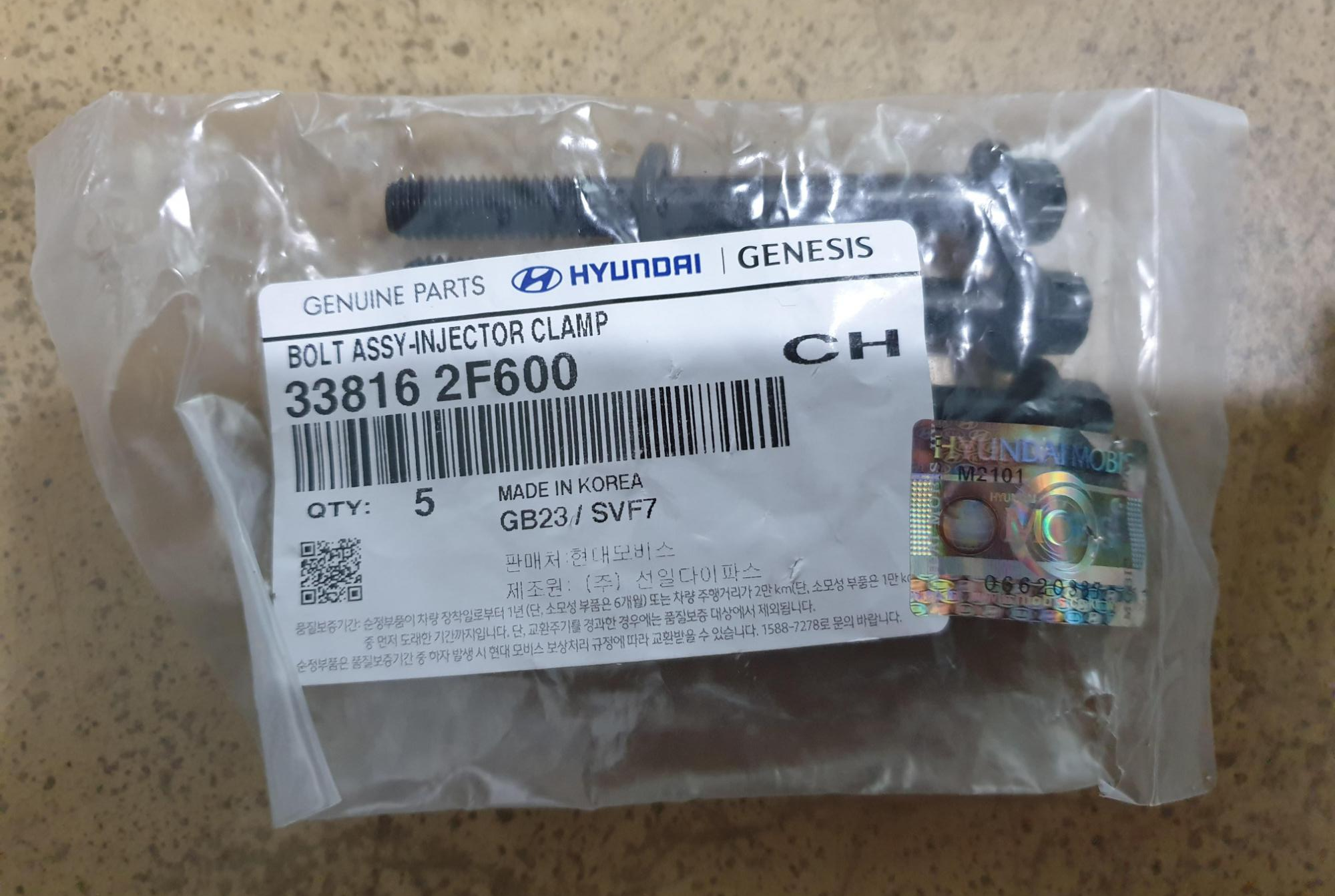

개선 클램프 볼트. 볼트 머리 형태가 E12 소켓으로 풀고 조이게 되어 있다. 기존 볼트는 T40 별비트로 작업해야 됨.

E12 사이즈 소켓으로 볼트를 풀고 조이게 되어 있다. 그냥 육각 머리로 하지 않는 특별한 이유가 뭘까? 엔지니어들이 다 생각이 있어서 이렇게 했을텐데 궁금하다.

클램프 볼트 사이즈를 측정해 보니,

볼트 규격은 M8 사이즈에, 나사산 피치는 1.25P로 되어 있다. 볼트 총 길이는 82mm.

인젝터 클램프 볼트 풀다가 부러뜨리면 어쩌지 하는 걱정이 크다. 빠지는 놈만 작업하고 안 빠지는 놈은 그대로 두지 뭐 하는 생각으로 작업에 임할 생각이다.

끝.

====== 추가 정보 ======

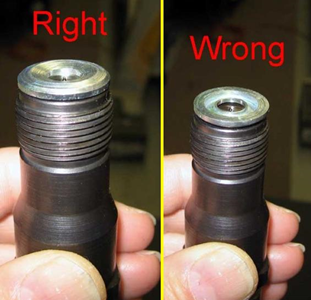

동 와셔의 앞/뒤 구분이 있냐 없냐? 답은 있다.

동와셔를 자세히 보면, 한 쪽면은 원형 테두리가 라운드 처리 되어 있고, 그 반대면은 각진 모습니다. 따라서 각진 면 방향이 인젝터에 꼽히고, 라운드 면이 엔진 헤드 방향으로 가도록 해야 한다. 반대로 꼽으면 처음에는 괜찮으나 제 수명을 견디지 못하고 엔진오일이 샌다든가 하는 문제가 발생한다고 합디다.

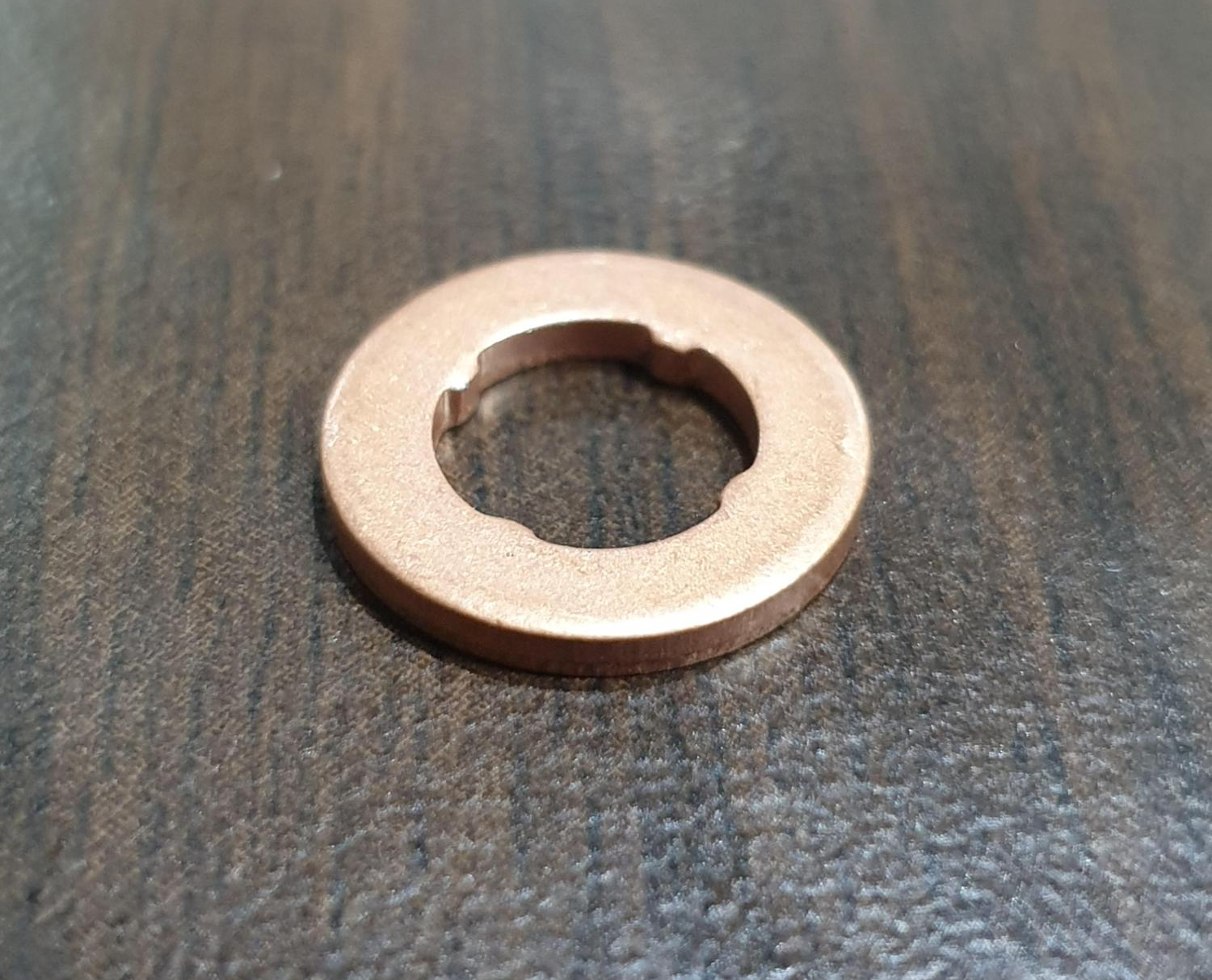

라운드 면

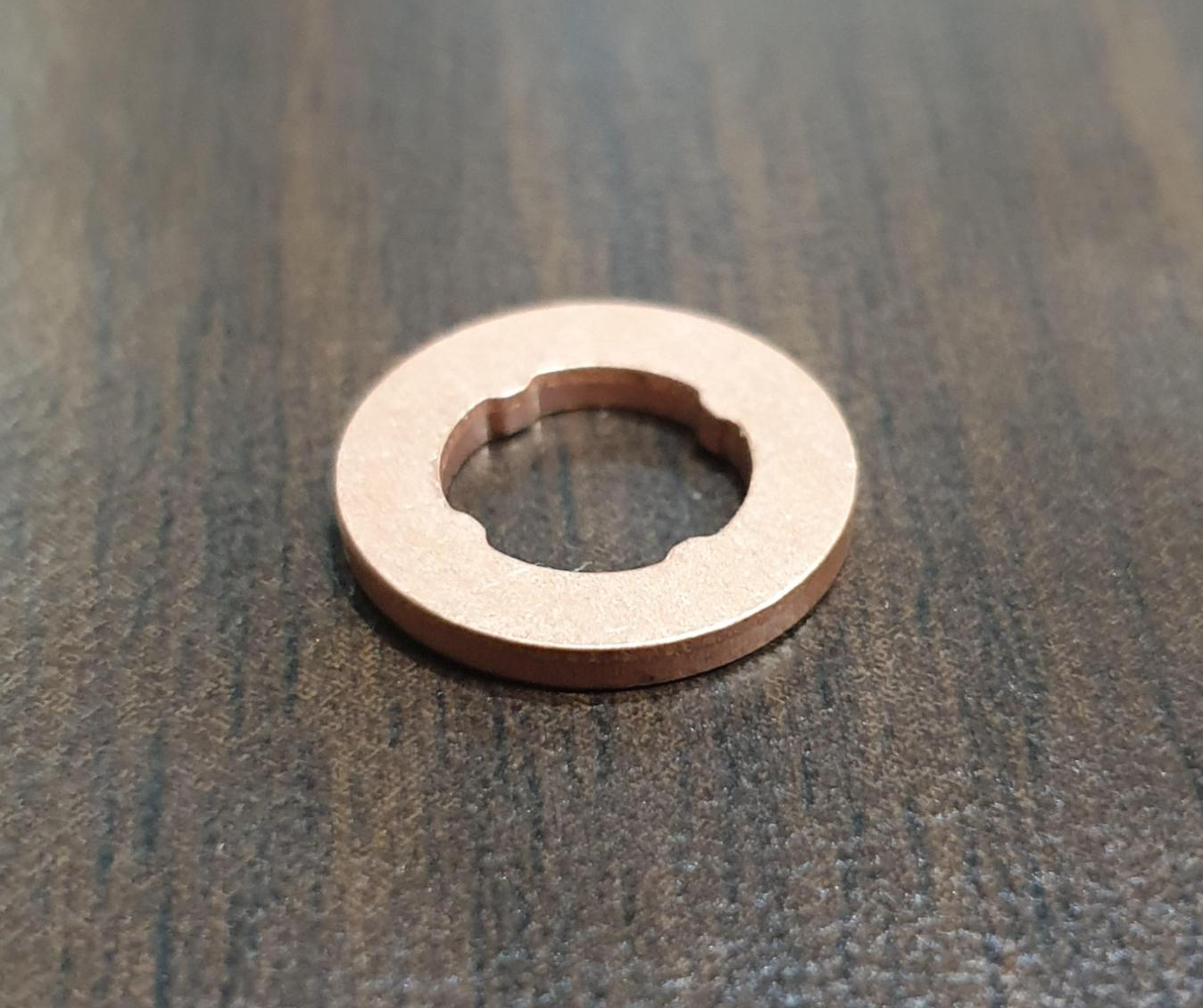

각진 면
