트렁크 조명 LED바 설치 DIY

트렁크에 순정 조명등이 2개나 붙어 있음. 전구는 LED로 바꿔 끼었지만 여전히 밝지 않아서 추가로 LED 바 1개를 달아줬음.

간단한 DIY임. LED 바는 이른바 간판용 LED 3구 모듈임. LED가 3개 붙어 있는 놈임. 풋등에 여러 번 사용했던 놈임. 가격 싸고 밝기는 충분하고.

작업은 간단함. 기존 트렁크등에서 배선 브릿지 해서 연결만 해주면 끝. 간판용 LED에는 2가닥의 배선이 나와 있는데 (+) (-) 구분이 없음. 따라서 트렁크등의 플러스, 마이너스 상관없이 배선 브릿지만 해 주면 됨.

트렁크등이 위치하고 있는 내부 트림을 제거하려면 트렁크 웨더 스트립을 들어내서 내부 트림을 고정하고 있는 핀 3개를 분리. 핀이 갈고리 형태로 걸쳐서 고정되어 있는 형태라 위로 들어 올려서 고정 해제

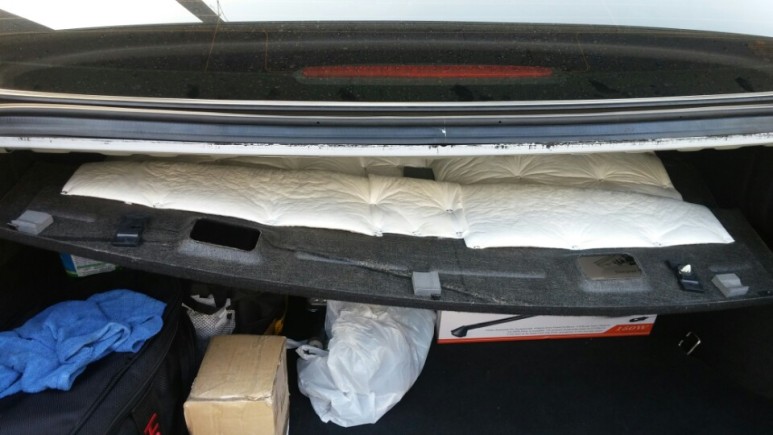

고정핀 3개를 해제시킨 후 내부 트림을 과감히 잡아당기면 플라스틱 고정핀 2개로 고정되어 있던 트림이 아래로 축 늘어짐.

트렁크 천장에 박혀 있는 트렁크 등을 탈거하고 기존 배선에 장착할 LED 바 배선을 브릿지 해주면 된다. 순정 배선 길이가 짧아서 작업하기에 좀 힘들다.

배선 작업 전에 엔진룸 후드를 열고 조수석 쪽에 위치한 퓨즈 박스를 열어서 룸램프 퓨즈 제거. 룸램프 퓨즈가 트렁크등까지 제어함. 퓨즈 제거하지 않고 작업할 경우 합선이 일어나서 퓨즈 나갈 확률 높음.

트렁크등 2개 중 1개 탈거해서 커넥터 분리. 트렁크등으로 연결된 순정 배선 피복을 까줌. 여기에 LED 모듈과 연결해 줄 배선을 브릿지 해 줌. 절연테이프로 꼼꼼히 감아줌.

배선 브릿지 완료 후 제거했던 룸램프 퓨즈를 다시 꽂아서 LED 바에 불이 들어오는지 확인한다. 잘 들어오는군. 갖고 있는 LED 바 색상이 웜화이트 밖에 없어서.. 뭐 상관없다. 트렁크 내부만 환하면 되는 거니까. 작업 정리. 후다닥~~
