아반떼 HD - 7인치 터치스크린 2DIN 오디오 구입

왜 사서 고생을 하려는지 원... 안드로이드 올인원으로 가는 것은 진심 낭비기에 싼마이로 진행.

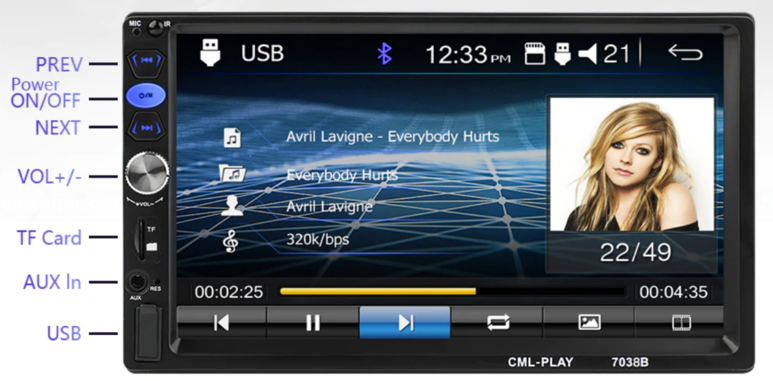

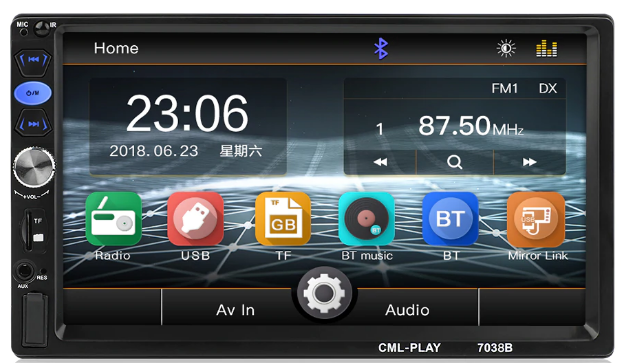

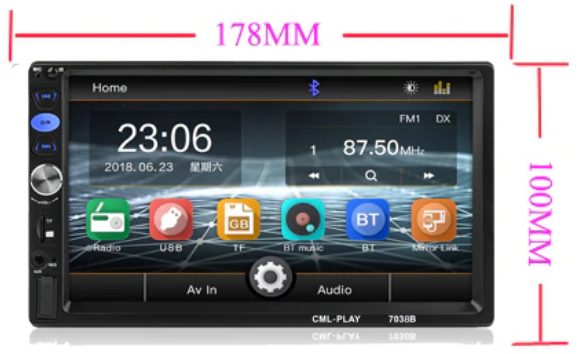

​알리에서 구입. 7인치 터치스크린. AUX, USB, TF 메모리카드 지원, 라디오, 오디오(MP3, WMA, WAV, OGG, FLAC 등 오디오 코덱 지원), 비디오(AVI, MP4 등), 블루투스(핸즈프리 전화 포함) 기능, 후방카메라 입력 기능, 안드로이드 스마트폰 전용 미러 링크 기능, 스티어링 휠 리모컨 지원 기능, 1024 x 600 해상도 지원.

​Windows CE 환경에서 구동한다. 지원 언어는 12개인데 한국어는 안 된다. 쉽게 말하자면 국내 제이비랩이 판매하는 터치가 되는 2딘 오디오로 보면 된다. 제이비랩의 미러링 기능이 있는 제품의 반도 안 되는 가격으로. 관건은 내구성인데 이거까지 좋길 바라면 도둑놈이고. 걍 2-3년 버텨주면 더할 나위 없겠다.

​사실 안드로이드 폰 뿐만 아니라 아이폰까지 미러링 지원하는 기기가 비슷한 가격에 있어서 그놈을 겟하려고 했는데 그놈은 유저 인터페이스가 너무 구리더군. 폰트도 촌스럽고 해서 포기.

아방이(2007년) 오디오 커넥터 정보

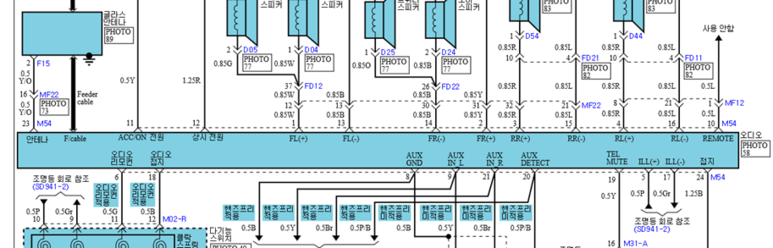

전장회로도

1번: FL(+) 0.85W	13번: FL(-) 0.85B
2번: FR(+) 0.85Y	14번: FR(-) 0.85B
3번: RR(+) 0.85R	15번: RR(-) 0.85L
4번: RL(+) 085R	16번: RL(-) 0.85L
5번: ILL(+) 0.5P	17번: ILL(-) 0.5Gr
6번: 오디오 리모컨 0.5G	18번: 오디오 (리모컨) 접지 0.5B
7번: N/C	19번: TEL MUTE 0.5Y
8번: AUX GND 0.5B	20번: AUX DETECT 0.5P/B
9번: AUX IN L 0.5Y	21번: AUX IN R 0.5Br
10번: REMOTE 0.5L(실제는 N/C)	22번: N/C
11번: ACC ON 전원 0.5Y	23번: 안테나 0.5 Y/O
12번: 상시전원 1.25R	24번: 접지 1.25B

구입한 기기가 지원하지 않는 기능은 배선 연결을 못하기에, 이를 테면 AUX 연결을 못하기에 순정 AUX 기능은 못쓴다. 기기 자체의 AUX를 사용하면 되기에 아무런 문제없다.

​순정 오디오 커넥터가 24핀짜리라서 배선 연결 수고를 덜기 위해서는 변환 커넥터를 구해야 한다. 인터넷 검색하면 몇 가지 제품이 판매되는데 아방이는 NF 변환 커넥터를 구입하면 된다. 근데 왜 판매자나 대다수의 사람들이 암/수 커넥터를 구분하지 못하는지... 커넥터 외관으로 암/수를 구분하는 게 아니라 단자(핀)가 들어가 있느냐 나와 있느냐에 따라서 암/수를 구분해야 하거늘 다들 커넥터 하우징 외관으로 암/수를 구분하니 거꾸로들 알고 있는 거다.

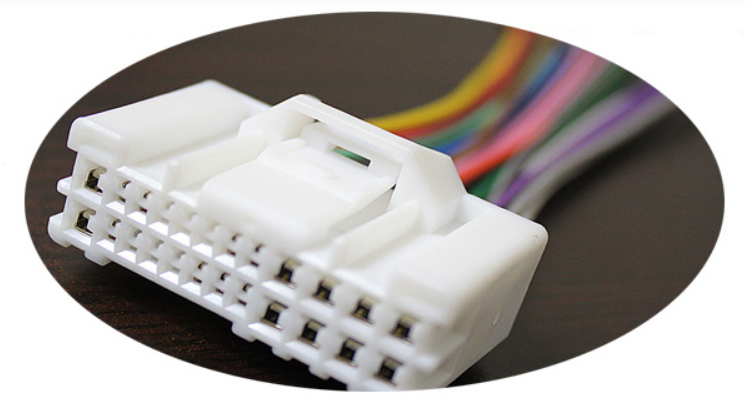

이게(좌측의 핀이 튀어 나와 있는) 암놈이 아니고 숫 커넥터이다. 우측의 위가 암, 아래가 수 커넥터.

암 커넥터

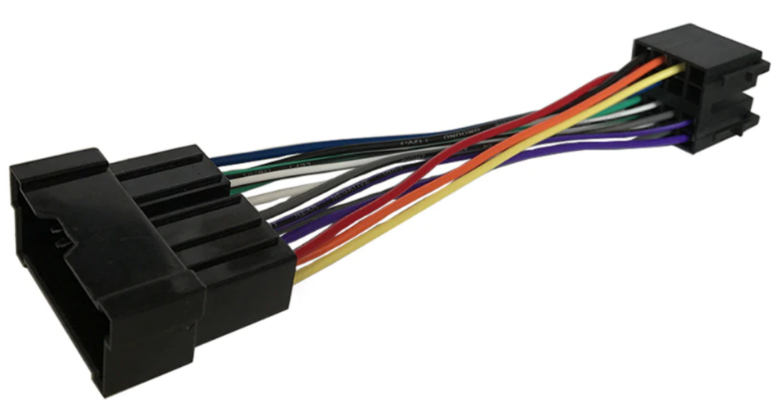

따라서 사제 오디오 장치를 연결하기 위해서는 수 커넥터를 구입해서 차체에서 나온 암 커넥터에 연결하게 된다. 국내 사이트에서 판매하는 수 커넥터는 24핀이 모두 연결되어 있지는 않다. (사실 24개가 다 연결되어 있을 필요는 없다). 국내 판매 제품은 잭 바이 잭 형태가 아니어서 여전히 배선 연결이 번거로워 알리에서 아예 전용 변환 커넥터를 구입했다. 한쪽은 24핀 수 커넥터, 다른 쪽은 8핀 암 커넥터(ISO 타입) 2개. 따라서 따로 배선 작업 없이 잭 바이 잭으로 꼽아주면 된다. 그러나 배선 결선이 제대로 되어 있는지 모르니까 하나씩 비교해 가면서 혹 배선 연결이 순정이랑 다르면 핀을 뽑아서 자리 이동을 시켜주면 된다.

아 지길슨. 구입 후 배송 시작된 후에 영 궁금해서 판매자에게 수 커넥터 핀 개수 알려달라고 했는데 알고 보니 24핀이 아니고 16핀 현대/기아 구형 오디오 잭 배열이네요. 아 짱나. 아반떼HD 카페에 올라온 글 보고 주문한 건데. 그 사람이 잘못된 정보를 올려놨구먼 잉.

기존 후방카메라 전용 모니터에 연결된 후방카메라 배선을 이동시킬지는 뜯어봐서 작업이 번거로우면 걍 그대로 둘 예정. 라디오/오디오 기능, 블루투스 기능, 미러링크 기능만 잘 되면 되기에. 후방카메라 작업 포스팅은 아래 참조.



아반떼 HD - 후방카메라 장착 DIY

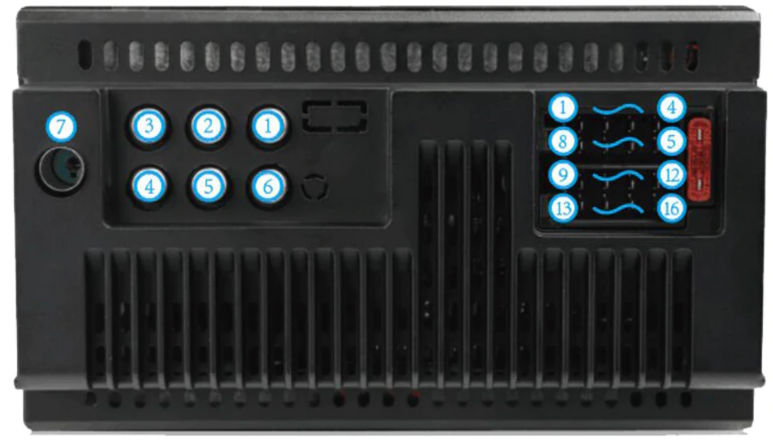

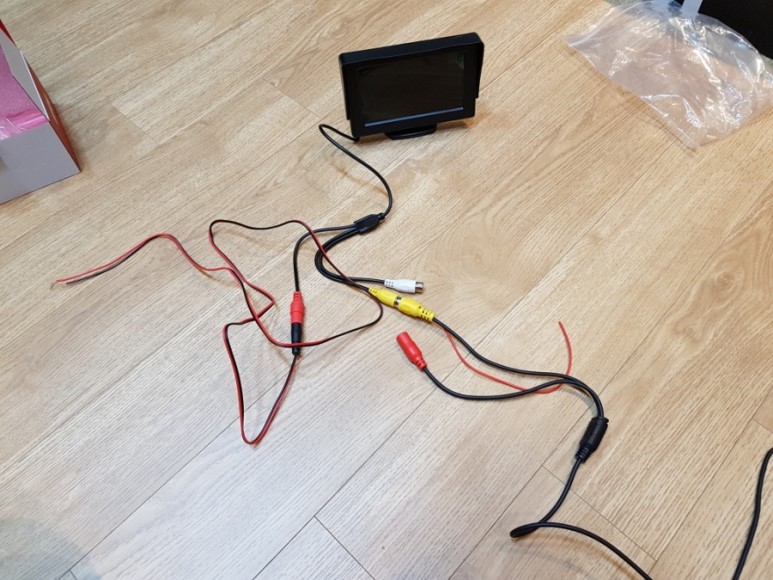

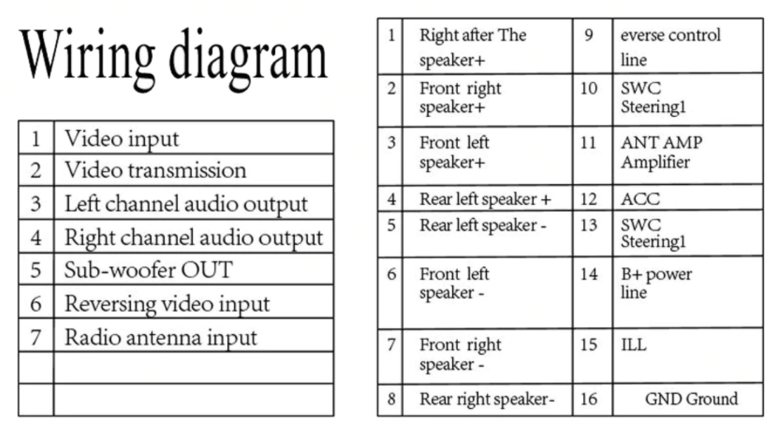

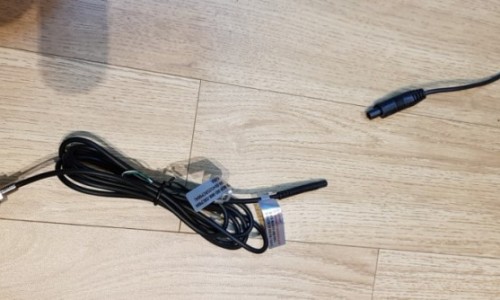

추정컨데 후방카메라 작업 사진 중 아래 사진에서, 모니터에서 나온 노란색 영상 단자와 후방카메라에서 나온 노랑색 단자를 빼서, 후카에서 나온 노란색(빨간색 전선 꼬다리가 있는 녀석) 단자를 이번에 구입한 오디오 뒷면의 reversing video input (6번)에만 연결해 주면 될 듯하다. 빨간색 전선 꼬다리는 후진 신호 감지선인데 이 작업은 이미 트렁크 쪽에서 연결되어 있기에 다시 연결할 필요가 없었는데 이 기기에는 연결을 해 줘야 하는 건지는 잘 모르겠으니 작업할 때 확인해 봐야겠다.

​사실 전기 쪽은 잘 모른다. 하긴 뭔들 잘 알겠냐 만은 전기쪽은 유난히 취약해서...

​내년 1월 중하순이나 돼야 도착할 듯한데. 작업을 언제 할지는 미지수.

​끝.
