아반떼HD - 7인치 터치 스크린 2DIN 오디오 개봉기

구입 후기는 여기에서.

아반떼 HD - 7인치 터치스크린 2DIN 오디오 구입

구입한 지 보름여 만에 도착. 발송지가 싱가포르이네요.

구성품 전체임다.

2018년 12월 제작. 순정 오디오처럼 장착 깊이가 깊지 않고 고작 5cm 정도로 얄쌍하다.

12 볼트 DC 전원을 가연결(상시전원선과 ACC전원선을 모두 연결해야 작동)해서 작동시켜 봄.

안드로이드 폰으로 미러 링크 기능 잘 됨. 단방향인지 양방향 터치 가능한지는 미처 확인하지 못함.

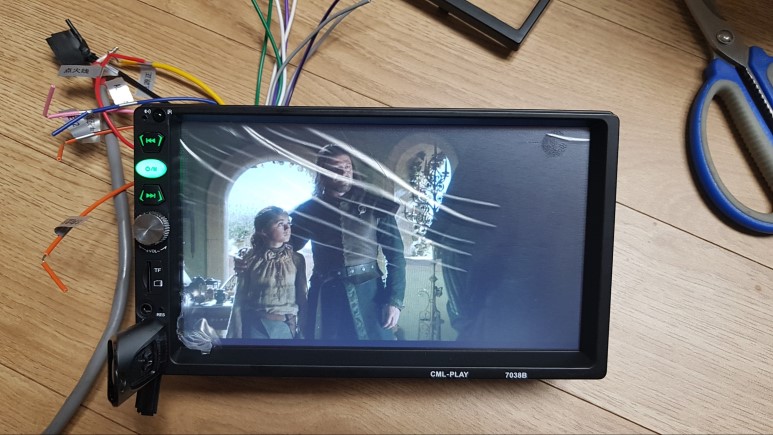

USB에 왕좌의 게임 동영상 넣어서 돌려봄. 끊기지 않고 잘 나옴.

메인 화면

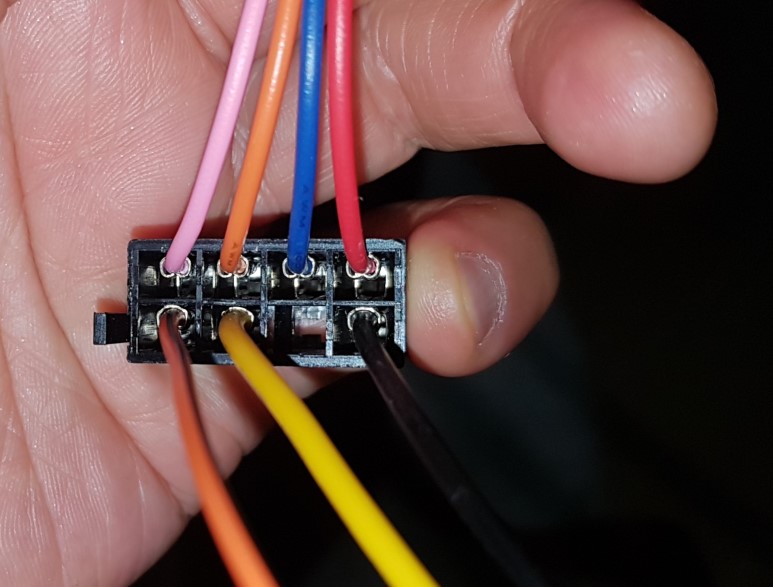

아래 사진은 스피커 배선 커넥터 말고 전원 공급용 커넥터 배선 사진.

- 핑크: 후방카메라용 후진 신호선

- 오렌지: KEY 1 (핸들 리모컨 연결용)

- 블루: 안테나 +

- 레드: ACC 전원

- 오렌지/블랙: KEY 2 (핸들 리모컨 연결용)

- 옐로우: B+ 상시전원

- 빈칸: ILL+ (미등 전원선이 있어야 하는데 없음. 없어도 상관없음)

- 블랙: GND -

*확인한 바에 의하면 순정 오디오 커넥터에는 핸들 리모컨 DATA+ 배선과 DATA- 배선이 각각 있는데 DATA-는 접지 개념이라서 없어도 됨. KEY1/KEY2 배선 두 개를 순정 DATA+ 배선에 동시에 결선해 줘야 함. 그럼 핸들 좌/우 측의 버튼을 모두 사용 가능한 모양. 근데 실제로는 좌측만 되고 우측은 안된다 뭐 이런 글을 봐서 장담은 못함. 물론 배선 결선해 주고 알리표 오디오의 핸들 리모컨 설정으로 들어가서 핸들 순정 리모컨 버튼을 쓸 수 있도록 버튼 하나하나씩 대응하도록 설정해 줘야 함.

그나저나 이걸 장착하자니 걸림돌 되는 부분이 하나둘씩 확인돼서 더 귀찮아지기 시작.

- 브라켓. 같이 딸려온 브라켓은 쓰기 어려울 듯하고 순정 오디오에서 순정 브라켓을 탈거해서 어찌 해 봐야 할 듯. 순정 브라켓도 일반적으로 오디오 좌/우에 브라켓을 장착하는 구조가 아니라 상/하에 장착하는 이상한 스타일이어서 이게 사제 오디오에 맞을지도 의문.

- 센터패시아 개조 (HD 오디오가 장착된 순정 센터페시아 구조가 이상 야릇해서 좀 잘라내고 어쩌고 해야 됨. 사제 올인원 전용 센터패시아를 사면 되나 가격이 무려 3.5만 원 정도. 배보다 배꼽이 더 커짐)

- 24핀 변환 커넥터. 이건 알리에서 구입한 게 아직 도착하지 않음 (구입 실패. 현대 구형잭이었음)

​젤 큰 문제가 브라켓 문제. 이도 저도 안되면 청테이프 신공을 쓸 수밖에 없는데 오디오 깊이(두께)가 얇아서 테이프를 칭칭 감을만한 공간이 제대로 나올랑가 싶다.

​그리고 결정적으로 너무 귀찮다. 날씨도 추워서 언제 할지 아몰랑.

끝.
