스포티지 R - 사이드미러 락 폴딩 DIY

(작업일: 2020년 3월 말)

락 폴딩은 장착해 본 경험이 두 번이나 있기에 별 고민 없이 진행 결정.

​도*텍에서 나온 잭 타입으로 구매하였다. 배선 연결 작업은 단 2개만 해 주면 되고 나머지는 잭 바이 잭으로 구성되었기 때문에 난이도 역시 어렵지 않다.

운전석 도어 트림 탈거 (너튜브 검색하시오). 탈거하면 비닐 커버로 덮여 있는데 가장자리 검은색 본드를 잘 떼어내서 작업할 부위 면적만큼만 비닐 커버를 들어낸다.

도어 액츄에이터에 연결된 D01 커넥터를 찾는다.

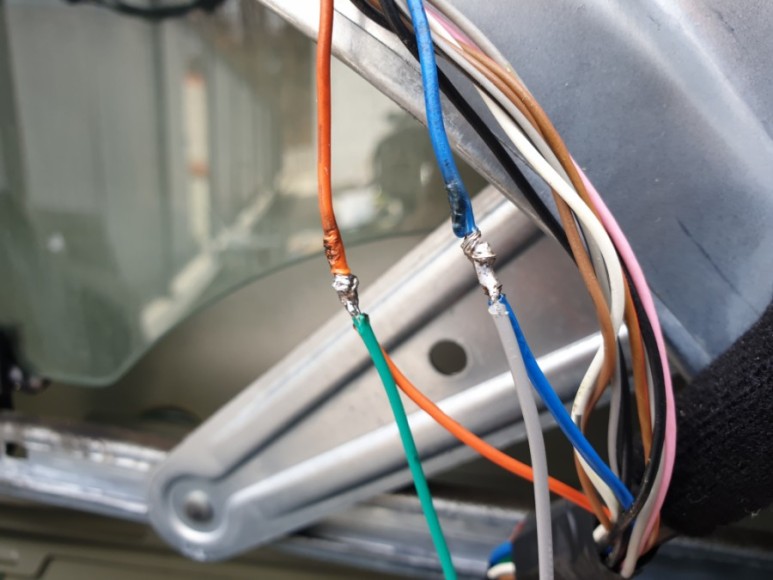

D01 커넥터에 연결된 배선 다발 중에서 도어 언 록(Unlock) 배선이 1번 파랑색이고, 도어 록(Lock)이 2번 오렌지(주황색)이다. 파란색 배선을 락 폴딩의 회색 배선과 결선시키고, 오렌지색 배선을 락 폴딩의 녹색과 결선시키면 된다. 순정 배선 중간을 까서 결선해 주고(꽈서 작업하든 또는 납땜하든 알아서) 결선 부위는 절연 테이프로 잘 마감 처리한다.

나머지는 잭 바이 잭으로 꼽아주면 된다. 잭마다 형상이 다 다르기 때문에 잘 못 꼽을 일도 없다.

​배선 작업 완료 후 노출 배선은 면 테이프로 마감하여 잡소리를 방지해 준다. 락 폴딩 본체는 도어 트림 쪽에 양면테이프를 이용해서 적당히 위치에 잘 부해 준다. 아무 생각 없이 막 부착시키면 도어 트림을 결합할 때 간섭을 일으킬 수 있으니 깊숙한 곳에 자리를 잡아준다.

락 폴딩 릴레이 본체 바닥에만 양면 테이프 붙였다가 떨어질까 봐 확 그냥 막 그냥 덕지덕지 쳐 발랐음.

도어 트림을 가체결하고 시험 작동해 본다. 시험 작동 시 차키 꼽지 않고 무조건 리모컨으로만 한다. 그래야 리모컨 모드가 활성화된다. 리모컨으로 도어 열림을 누르면 사이드미러가 펴지고, 도어 잠금을 누르면 사이드미러가 접힌다.

​시험 작동에서 이상이 없으면 도어 트림 체결하고 작업 마무으리.

​봄이라 날씨가 따뜻하니 다이하기엔 딱 좋구나.

​끝.
