그랜드 카니발 R - 미션 미미 관통볼트 체결 상태 재점검

얼마 전에 미션 미미를 교체했었다.

그랜드 카니발 R - 미션 미미 교체 DIY



신품 미미를 장착하는 과정 중 이상하리만치 관통볼트 체결할 때 볼트가 토크를 제대로 받지 못하고 조금씩 계속 돌아가길래 이상하네 했었다. 볼트는 미션 미미 가운데를 관통하여 반대편 너트로 체결되는 구조로 되어 있다.

관통볼트 체결 토크가 9 ~ 11 kgfm.인데 이 토크값은 타이어 휠 너트 체결 토크와 같은 비교적 강한 토크값이다. 아무튼 최소값 9 kgf.m로 간신히 체결하고 마무리 지었는데 주말에 할 일도 없고 해서 재점검해 보기로 했다.

▼ 배터리 마이너스 단자 분리 --> 플러스 단자 분리하고 배터리 탈거 (배터리 무거우니 허리 삐끗하지 않도록 조심)

▼ 에어 인테이크 호스를 에어클리너 박스로부터 분리

▼ 에어플로우 센서 커넥터 분리 --> 에어클리너 박스 탈거

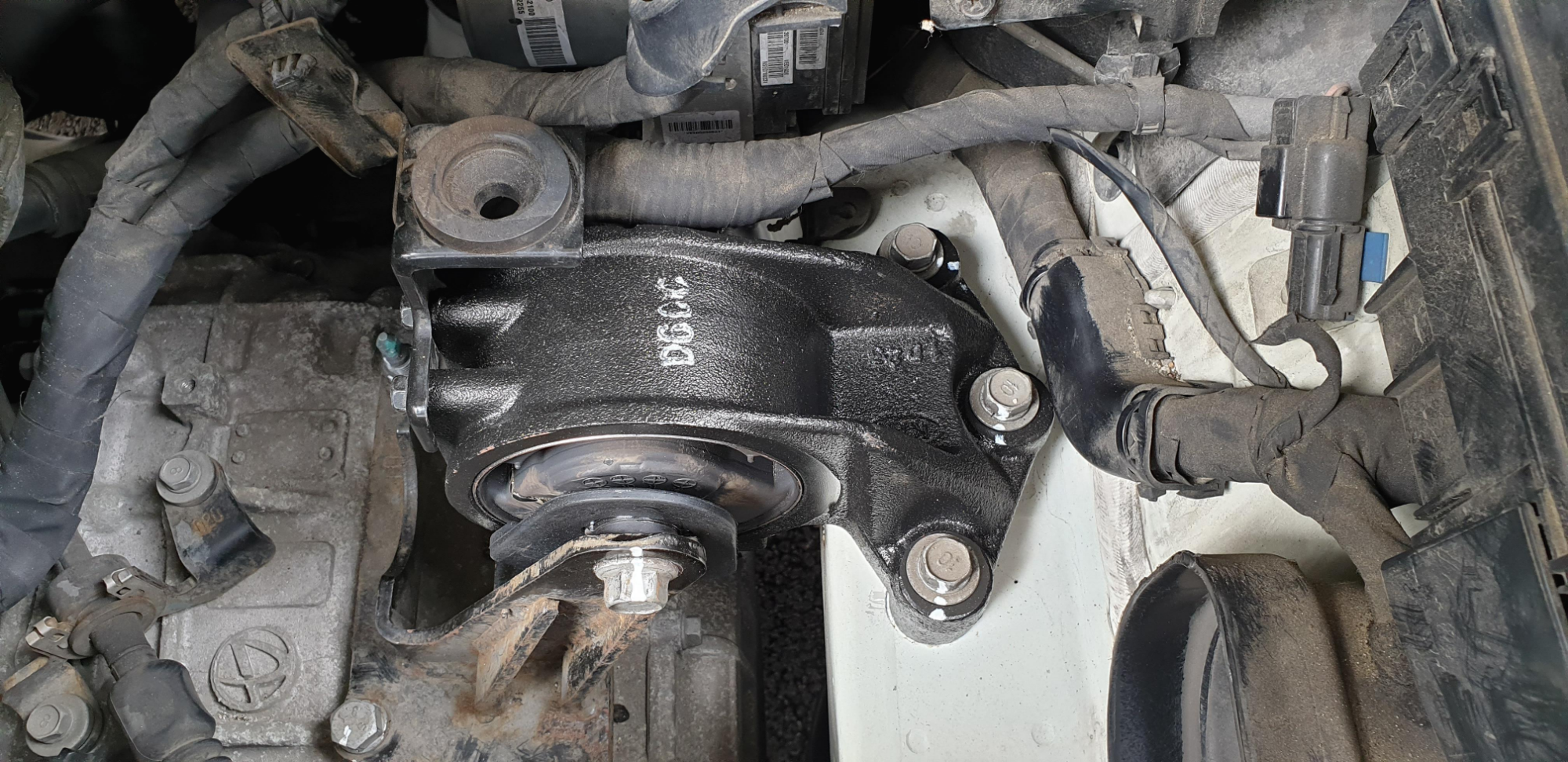

이제 미션 미미가 드러난다.

관통볼트 반대편 너트(17mm)를 스패너로 잡은 상태에서 관통볼트(17mm)를 렌치로 돌려본다. 음 빡빡한데. 풀리진 않았군.

관통볼트는 어느 정도 푼 다음에 토크렌치를 9 kgf.m로 세팅하여 체결. 토크를 10 kgf.m로 증가시켜 2차 체결. 음, 이번엔 별 이상 증후 없이 볼트 체결이 잘 되었다. 근데 저번엔 왜 그렇게 볼트가 힘을 받지 못하고 조금씩 계속 돌아갔을까? 암튼 정상 체결 토크로 조였고 볼트에는 페인트 마커로 표시까지 해 놓았다. 나중에 마킹 눈금이 움직였는지만 확인하면 된다.

탈거품들을 원상복구하고 작업 종료.

끝.
