아반떼HD - 트렁크에 LED 룸 램프 장착 DIY

뭐 간단한 작업이라서... 제 블로그 뒤지면 간판용 LED로 작업했던 후기 여러 개 있으니 찾아 보셈.

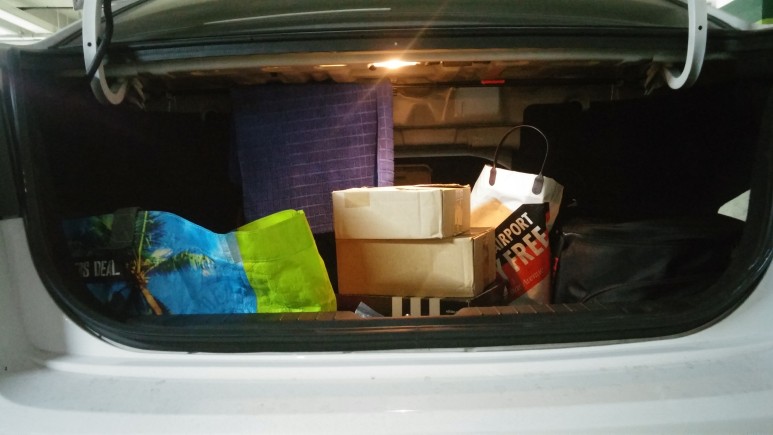

순정 트렁크 룸 램프는 31mm짜리 Festoon 타입 누렁이 불빛을 내는 전구가 달랑 1개만 있어서 밤에 트렁크 열어 봤자 순정 램프 밝기로는 트렁크에서 뭔 물건이라도 찾을 요량이면 보이질 않아서 뭘 찾을 수 조차 없다.

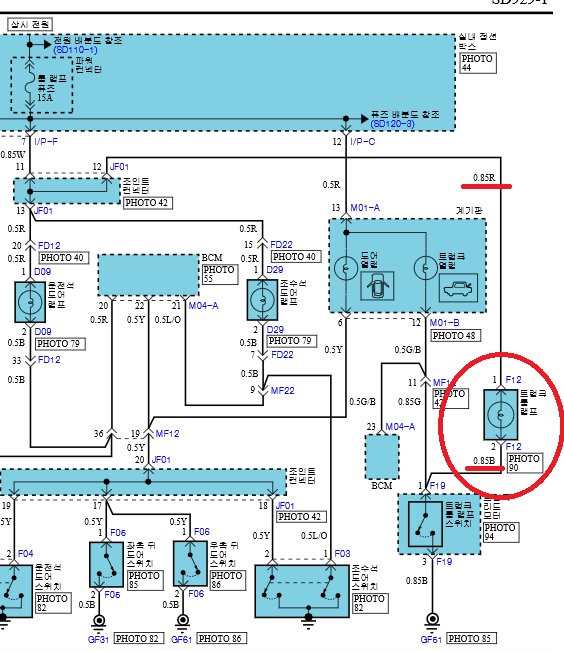

예전에 쟁여 두었던 간판용 LED를 이번에도 활용한다. LED3구 모듈 2개를 사용하면 충분할 듯. 이 모듈은 극성에 상관없이 작동한다. 고로 순정 배선에 브리지 할 때 극성에 맞춰서 배선을 연결할 필요가 전혀 없다. 그래도 모르니 일단 순정 전장회로도를 보자.

1번: 플러스(상시전원에 연결되며 빨간색 배선), 2번: 접지(검은색 배선)

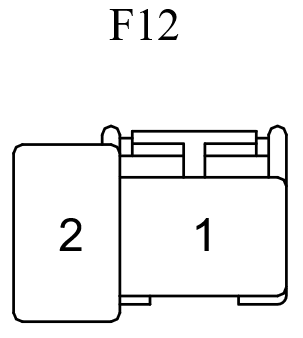

F12 커넥터는 이렇게 생겼다.

순정 트렁크 룸 램프를 탈거하고  순정 2가닥 배선에 LED 모듈의 2개 선을 극성에 상관없이 커넥터 1번과 2번 배선에 결선하면 끝. 절연테이프로 잘 마감해 주는 것은 필수. 그리고 노출된 연장 배선은 잡소리 방지를 위해서 부직포 테이프로 감아준다.

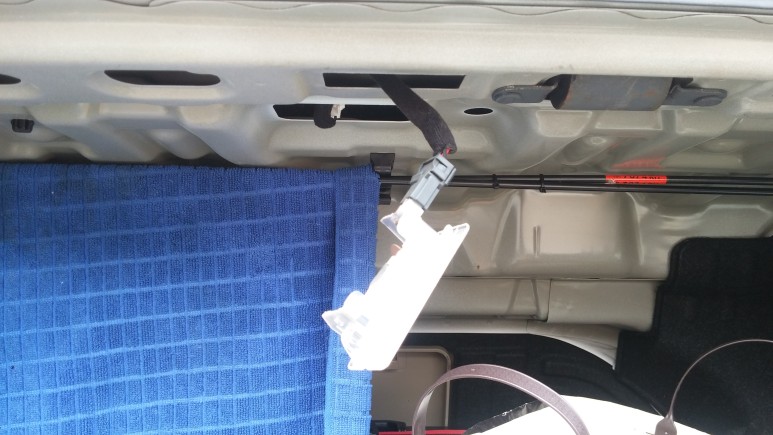

순정 트렁크 램프 탈거한 모습

LED 모듈은 적당한 위치를 잡고 뒷면 후지를 제거하면 양면테이프가 붙어 있으니까 그대로 꾹꾹 눌러서 붙여주면 된다. 날씨가 추워서 양면테이프의 접착력이 현찮으면 라이터로 약간 지지고 붙인다.

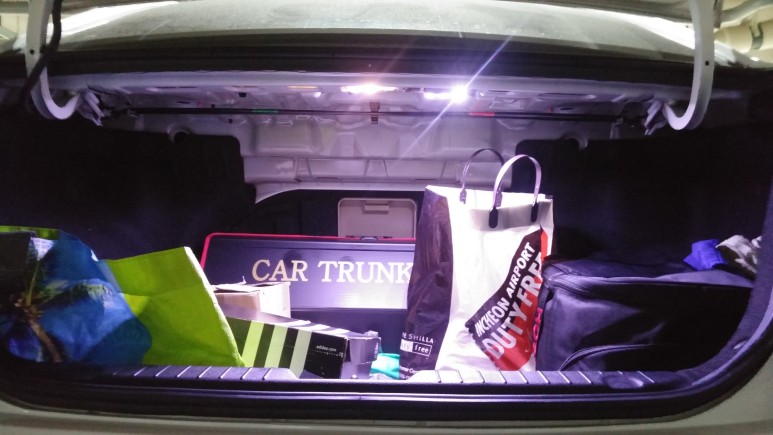

작업 후 밝기. ㅎㄷㄷ.

끝.
