THE K9 - 블랙박스 상시/ACC 배선 정리 작업
2020. 12. 24. 10:03ㆍDIY/The K9 (RJ)
728x90
반응형
출장 장착으로 설치한 블박.

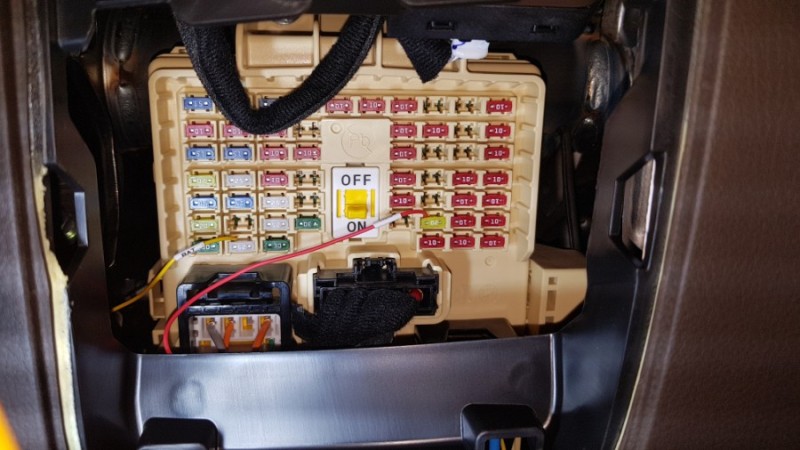

자 실내 퓨즈 박스를 봅시다.
상시전원선은 전동시트 퓨즈에 결선했고, ACC 전원선은 파워아웃렛 퓨즈에 결선해 놓았다. 뭐 그냥 배선을 퓨즈 꼬다리에 묶어서 연결하는 1차원적인 방식이다. 접지선은 블박 제품 배선에 O형 단자가 끼워져 있는 상태로 왔기에 차체 볼트에 잘 결속되어 있어서 추가 작업이 필요치 않다.
듀얼 퓨즈 폴더로 깔끔하게 정리해 보자. 갖고 있던 듀얼 퓨즈 홀더는 미니 퓨즈 사이즈라서 안 맞는다. 요새 신형차에는 마이크로2 사이즈 퓨즈가 들어간다.
미니 퓨즈
마이크로2 퓨즈
마이크로2용 듀얼 퓨즈 홀더를 새로 구입.

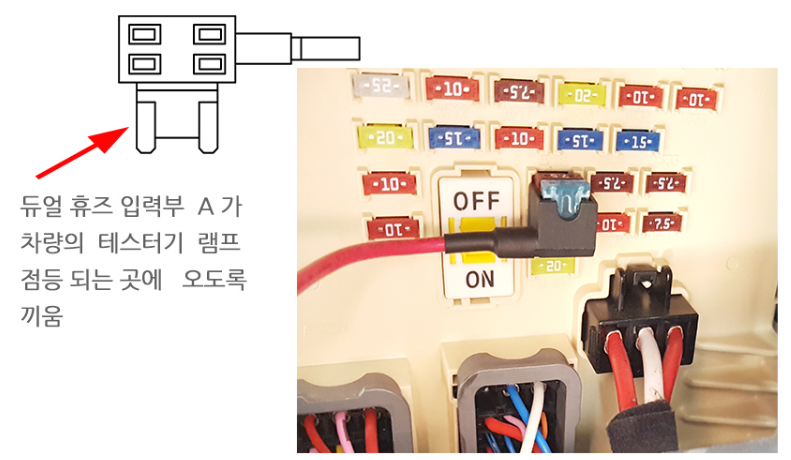

이렇게 작업하란대로 퓨즈 꼬다리에 묶어 놓은 배선을 듀얼 퓨즈 홀더 쪽 배선에 확실히 연결(상시전원은 납땜을 했고, ACC 전원은 나중에 추가로 배선 연결할 작업이 있어서 일단 꼬아서 결선해 줌)하고 퓨즈는 꼽으라는 방향대로 꼽아주는 걸로 작업 끝.
(전동시트에 연결되었던 상시전원을 선루프 퓨즈 위치로 변경)

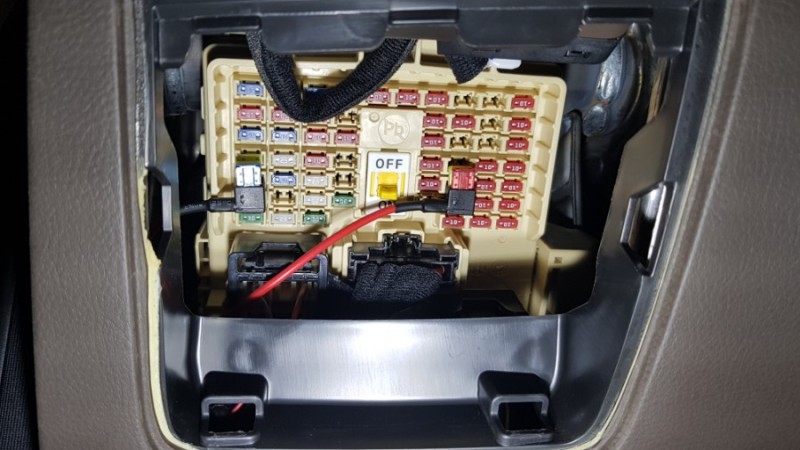

훨 보기 좋다. 보기 좋을 뿐 아니라 안전하겠지.
끝.
